在眾多工業領域的流體控制系統中，氣動單作用O型 緊急切斷閥發揮著至關重要的作用。以 ZSHR氣動O型切斷球閥為例，它屬于切斷閥系列，在石油化工、冶金、制藥、食品、造紙、輕紡、電力、給排水等系統中，能有效控制一切腐蝕或非腐蝕性的氣體、液體介質。
從產品概述來看，ZSHR系列氣動O型球閥的球芯采用O型通孔，是固定球式閥門。其閥座采用彈性補償閥前密封，還有雙保護蓋式填料函裝置，這能保護閥桿在壓力下不致脫出。閥內腔具備自動泄壓功能，可防止閥腔內產生非正常高壓，并且還可設置防靜電防火結構。該閥門流量系數大、流阻小，角行程啟閉迅速，能在緊急情況下快速切斷流體，保障系統安全。
閥體方面，它是直通鑄造球型閥，公稱通徑有15、20、25、32、40、50、65、80、125、200、250、300、350、400mm多種規格可供選擇，公稱壓力為PN1.6、2.5、4.0、6.4MPa。法蘭標準遵循JB/T79.1 - 94、79.2 - 94等，閥體材料有鑄鋼（ZG230 - 450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等，能適應不同的工作環境和介質要求。上閥蓋與閥體成一整體，使用溫度范圍為 - 45~ + 400℃，壓蓋型式為螺栓壓緊式，填料有V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料等多種類型。
閥內組件中，閥芯為球型閥芯，具有快開特性，材料為鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1CR18Ni12Mo2Ti），額定行程為全開90°，這種設計使得閥門在開啟和關閉時能夠迅速響應，實現緊急切斷的功能。
執行機構采用DA、SR、AW、GT單作用活塞式執行機構，供氣壓力為400700KPa，氣源接口有G1/4"、G1/8"、G3/8"、G1/2"等多種選擇，環境溫度適用范圍為－30 + 70℃。對于單作用執行機構，氣關式（B）在失氣時閥位開（FO），氣開式（K）在失氣時閥位關（FC），這種特性使得閥門在遇到氣源故障等緊急情況時，能夠按照預設的方式動作，保障系統的安全。

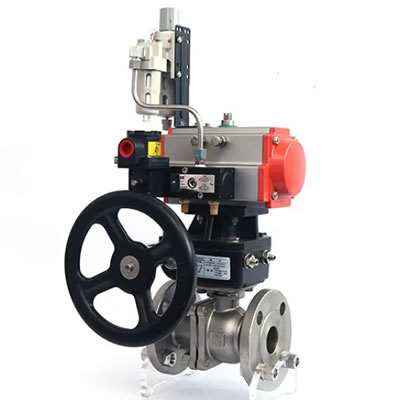

該氣動單作用O型緊急 切斷閥還可配備多種附件，如電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等，這些附件能進一步增強閥門的功能和可靠性。
在實際應用中，當系統出現異常情況，如壓力過高、流量異常等，氣動單作用O型緊急切斷閥能迅速響應，快速切斷流體，避免事故的擴大。無論是在石油化工行業防止易燃易爆介質泄漏，還是在食品、制藥行業保障產品質量和生產安全，它都能發揮重要作用。 |
